Preparação das imagens

Bordas

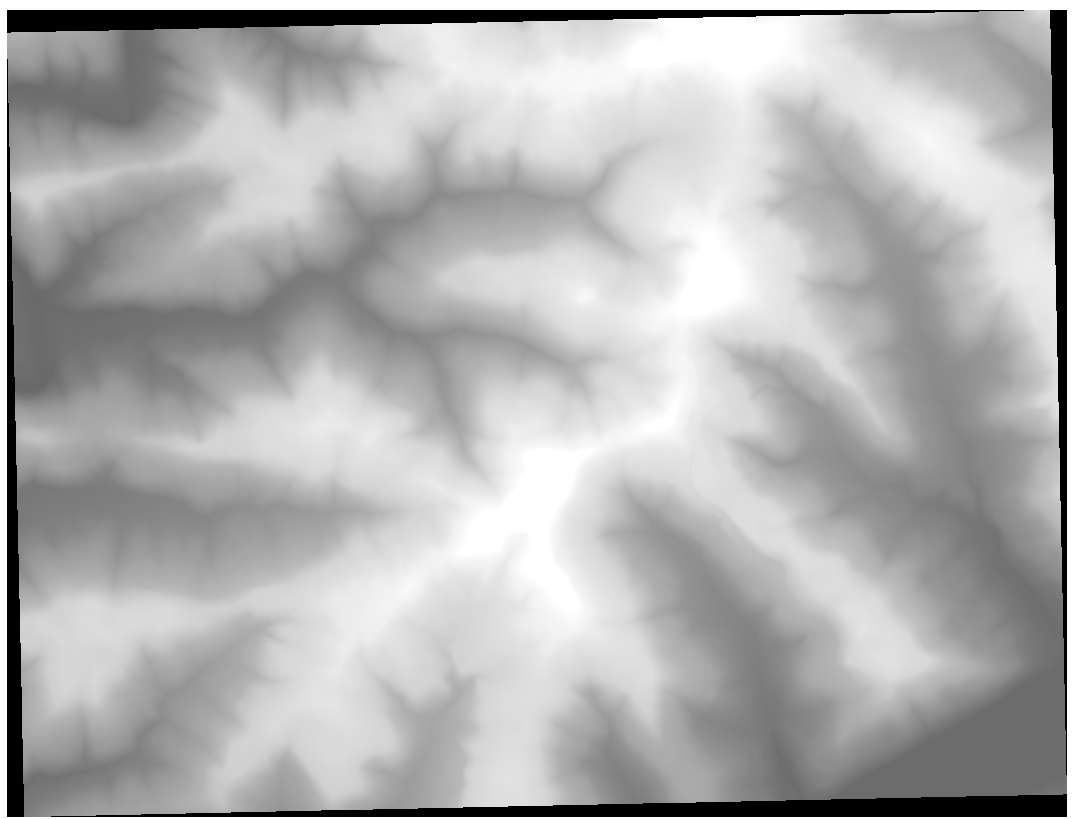

Pode acontecer de as imagens em tons de cinza que possuem as cotas associadas aos respectivos pixels, possua uma borda preta, como mostrado abaixo:

mdt-01

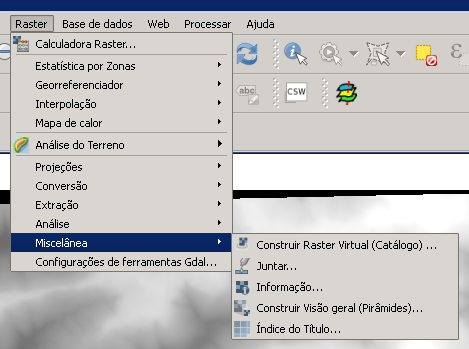

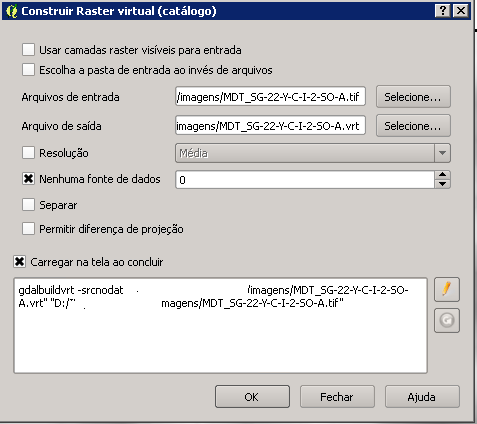

Selecione Constuir Raster Virtual

mdt-02

mdt-03

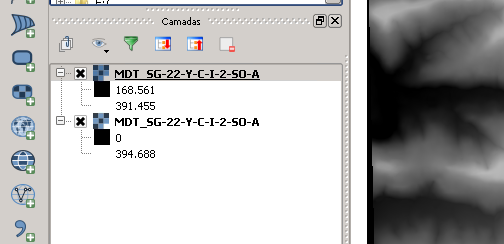

Veja que não temos mais cota zero onde é preto (nas bordas).

mdt-04

Selecione na imagem virtual criada para salvar o arquivo GeoTif

mdt-05

Agora salvamos (salvar como) o arquivo como GeoTif sem a cota zero nas bordas, como na figura a seguir:

mdt-06

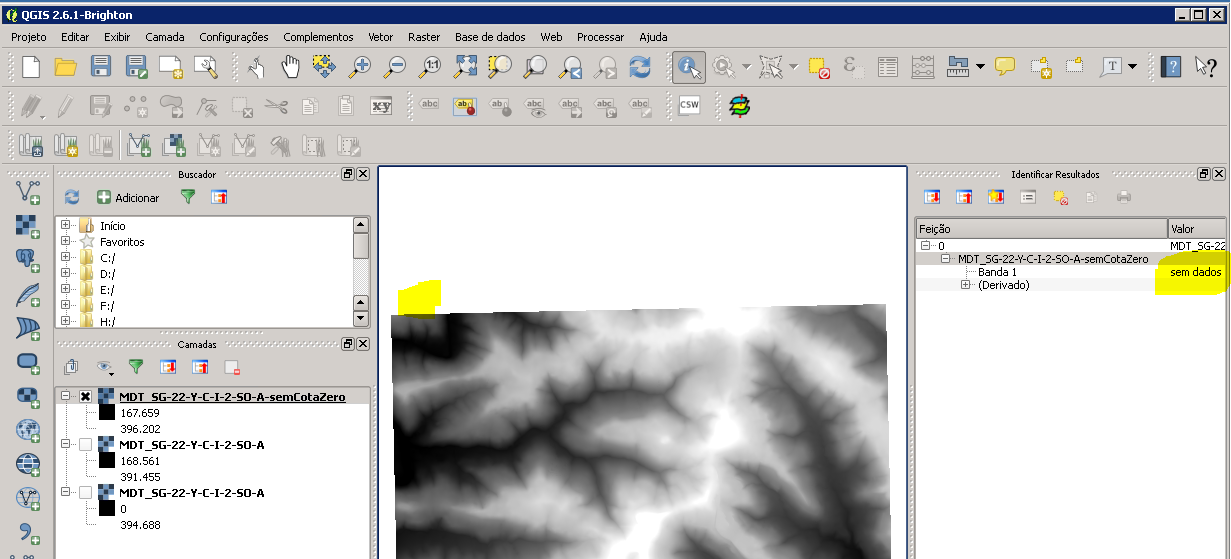

Veja que selecionando o pixel da borda de imagem, agora temos o valor sem dados, ao invés de zero que tínhamos antes.

mdt-07

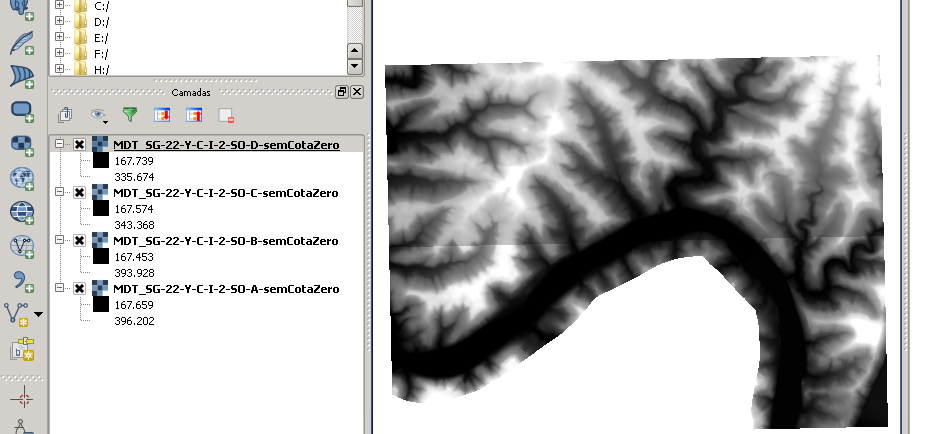

Agora adicione as camadas raster criadas no seu projeto, como mostrado abaixo:

mdt-08

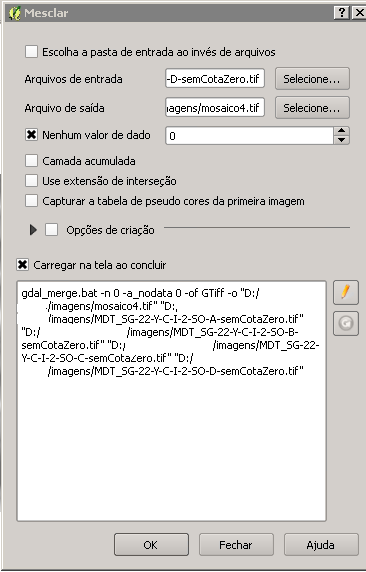

Mescle agora os arquivos com os parâmetros abaixo:

mdt-09

Pronto, agora você pode utilizar a imagem para associar as cotas da mesma aos pontos da grade que você irá gerar a seguir.

Com utilização do QGIS

Gerar uma malha de pontos para toda a sua região.

Para isso selecione vetor-investigar-pontos regulares

grid

Caso não apareça em seu menu, instale o complemento fTools. Selecione aqui para mais informações.

ftools

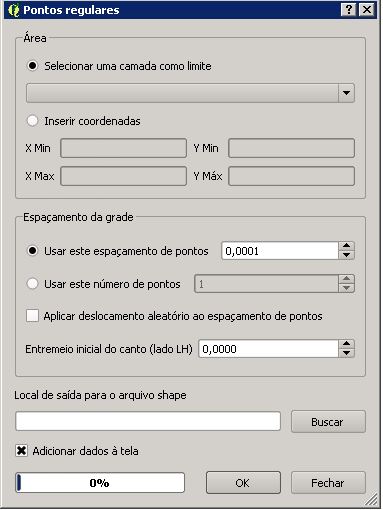

Selecione como limite o layer que contem a sua imagem tons de cinza do MDT ou selecione manualmente na tela.

pontos

Crie agora um único arquivo raster selecionando Raster-Micelânia-Juntar

mdt-02

Então entre o espaçamento de 10 em 10 metros para os pontos.

E o local de saída para o arquivo shape que ele irá gerar.

Peça para processar.

Depois de processado, adicione o atributo COTA (float) para o layer vetorial de pontos que ele criou.

Associar as coordenadas do seu arquivo raster (tons de cinza) com a malha de pontos que gerou, utilizando a ferramenta Point Sampling Tool do QGIS.

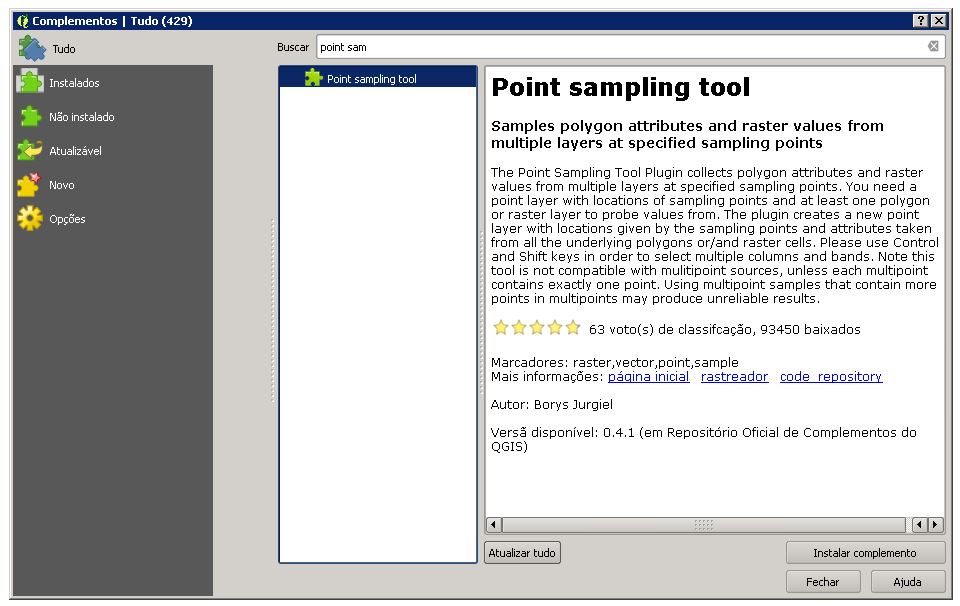

Caso não tenha instalado a ferramenta localize a mesma selecionando Complementos no QGIS e instale o complemento como mostrado na figura a seguir:

PST

Esta ferramenta aparecerá como a ícone mostrada na figura a seguir:

icone

Associação das cota

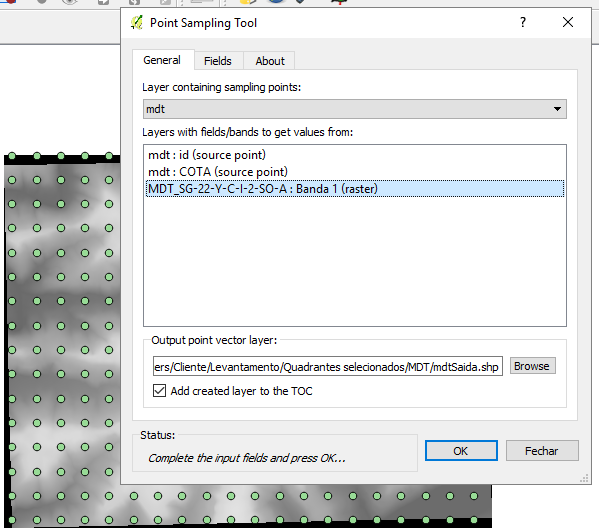

Para associar as cotas aos pontos, selecione os arquivos da seguinte forma:

mdtPontos

No layer contendo os pontos, selecione o arquivo shape que possui a malhas de pontos sem o valor das cotas, como gerado por você anteriormente.

Em layers com os campos selecione a imagem.

Em Output, digite o nome do arquivo shape de saídas.

Após processar não esquecer de renomear o ponto que possui a cotas com o nome COTA.
