Preparar arquivo DWG

  • Verificar se o arquivo CAD está georreferenciado. Dica geralmente as coordenadas estão na faixa de 300.000 em x e 7.000.000 em y

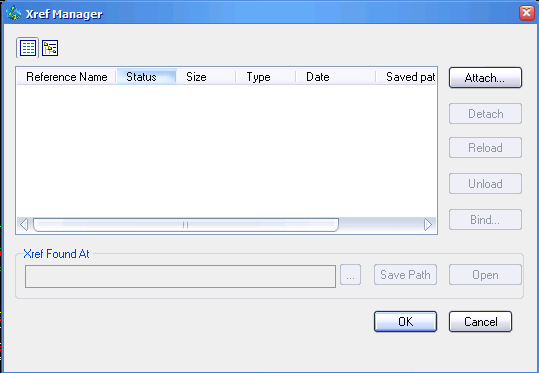

  • Caso não esteja, selecionar no CAD Insert-xrefManager. Atache um arquivo CAD que esteja georreferenciado.

xref1

  • Mova e rotacione o seu mapa (loteamento) até encaixar no mapa atachado.

  • Gere um arquivo DXF para cada layer. Os textos são colocados em um único layer e salvos em DXF em versão 2000.

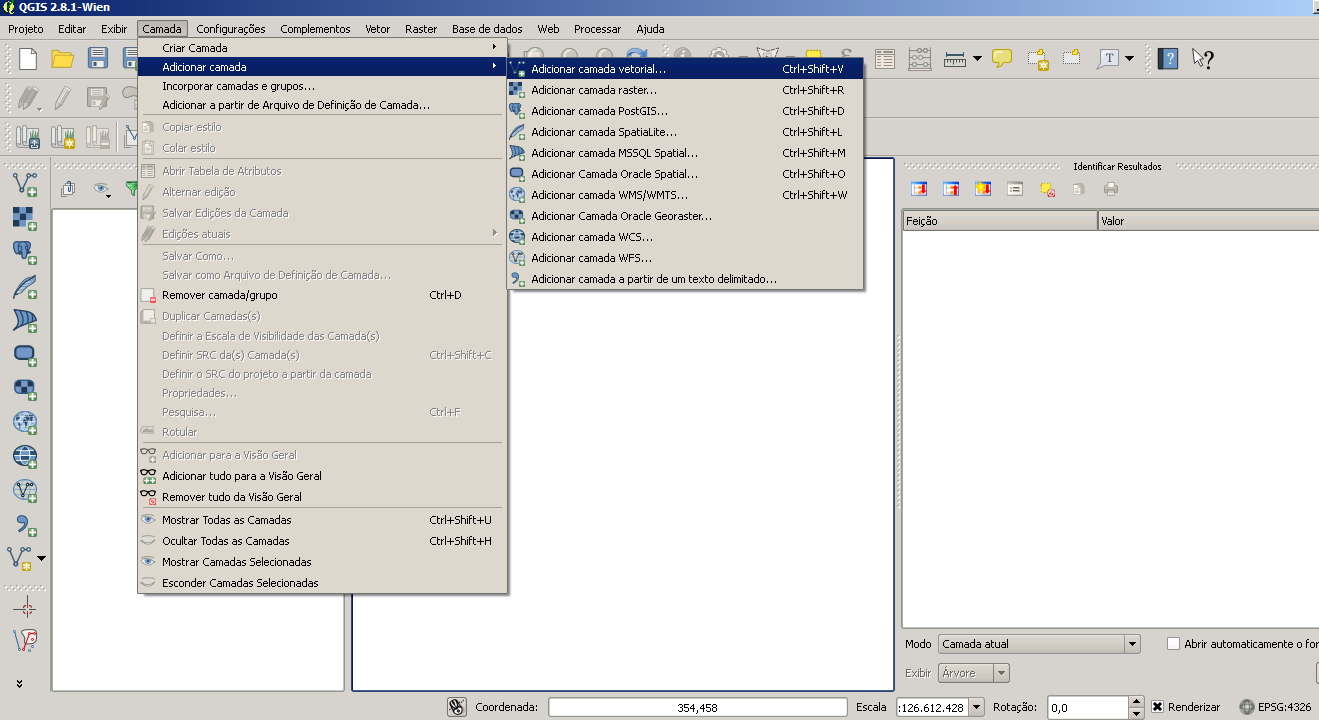

  • Importar DXF no qGIS.

qGISimportacao

  • Salvar a camada importada no formato SHAPE.

  • Importar o arquivo SHAPE no TERRAVIEW.

  • Caso seja texto, importar o arquivo DXF no Geosan.
